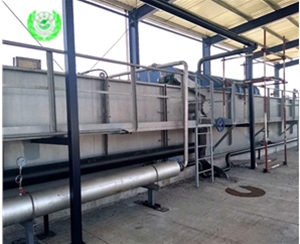

序进式气浮
技术领域
本实用新型涉及一种环保设备,特别涉及一种序进式气浮装置。
背景技术
气浮是在水中形成高度分散的微小气泡,粘附废水中疏水基的固体或液体颗粒,形成水-气-颗粒三相混合体系,颗粒粘附气泡后,形成表观密度小于水的絮体而上浮到水面,形成浮渣层被刮除,从而实现固液或者液液分离的过程。
气浮作为废水预处理除油系统,广泛应用于各个领域,特别在钢铁、石化、机械加工、造纸等行业中。但采用一级气浮反应还不足以让油、悬浮物等污染因子去除到后续设施可以承受的浓度,为达到继续降低污染物的目的,因此通常采用将两台气浮串联起来进行处理的方法。虽然目的达到了,但是缺点也很明显:
1)占地面积大,两台气浮前面都需要独立的混凝反应池和絮凝反应池,中间还需要管道连接,占地面积太大;
2)能耗高。两台气浮都配备独立的回流泵、搅拌器、刮渣装置等;
3)加药量多,两台气浮需分段加药,加药量比较大;
4)投资高,同样的两台设备从设备、材料、控制等方面都偏高。
因此,鉴于现有废水两级气浮所存在的一些问题,特别需要一种满足废水预处理功能的设备,来弥补现有的两级串联气浮设备的不足之处。
发明内容
本实用新型的发明目的是针对已有技术中存在的缺陷,提供一种序进式气浮装置。在达到现有两级串联气浮对油及悬浮物等污染因子同等去除效果的情况下,能有效弥补现有的两级串联气浮的不足。本实用新型主要包括:箱体、曝气机、回流管、刮渣装置、螺旋输送装置、扩张管、溶气泵,其特征在于所述序进式气浮装置为常压容器,由碳钢或不锈钢或混凝土制作经防腐处理的箱体为框架结构,曝气机垂直安装在箱体前端,箱体的前端设有曝气室,下部设有回流管,回流管与曝气室相通,曝气机中空设计,内有中空管道,中空管道顶部与大气相通,底部与旋转中空叶轮相通,曝气机的中空叶轮高速旋转在曝气室内形成微负压的真空区,将空气从中空管道的顶部吸入,经过涡凹曝气机高速旋转切割产生微小气泡。微小气泡与从箱体前端曝气室进入的废水接触,将反应后的油与悬浮物承托上升到液位表面。刮渣装置安装在箱体中间的顶部,刮渣装置与螺旋输送装置的浮渣收集槽相连接,浮渣经过刮渣装置刮除到浮渣收集槽中,由螺旋输送器排出,箱体中间的底部设有碳钢制成的扩张管,箱体的后端装有溶气泵,溶气泵经管道与扩张管连接,溶气泵将部分出水同前段下部过流的废水再次混合,在高压下混合后形成溶气水经扩张管释放,让微小气泡将剩余的污染物上升到液位表面。废水从下部流至后段,经过同溶气泵产生的溶气水混合进一步将油与悬浮物上浮至液位表面再次由刮渣装置刮除。箱体前端曝气室设有污水输入口,箱体后端设有可调节溢流堰板的清水排出口。
所述由不锈钢、橡胶、高聚物等材料制作的刮渣装置由电机驱动,围绕两端的链轮循环转动,气浮装置设有二套刮渣装置,一台电机带动两套刮渣装置,螺旋输送装置的浮渣收集槽设置在刮渣装置的下方。
本实用新型的序进气浮相对于现有的两级串联气浮设备具有如下的优点:
1)采用集约型的设计,融合了两级气浮的功效,优化整合到一套设备中,节约了占地面积。
2)采用一台电机带动两套刮渣装置,与两级气浮的单独设置相比,节省了能耗,节约了运行成本。
3)采用一次加药,两段气浮之间没有剧烈的扰动,避免已形成的微小絮体在进入后段之前破碎,因此减少了加药量。
4)紧凑型设计节约了材料,同时节省了中间连接管道、阀门等。
5)运行管理方便,槽内没有需要维修的部件,没有传统溶气气浮中易堵塞,需反冲洗的释放头,整套系统常压运行。
本实用新型的优点是采用集约型的设计,融合了两级气浮的功效,节约占地面积,减少了加药量,操作简单、维护方便、适用范围广、去除效率高,能应用于废水处理的各行各业的预处理工艺。
具体实施方式
箱体为框架结构,序进式气浮装置为常压容器,箱体由碳钢或不锈钢或混凝土制作,经防腐处理制成。曝气机垂直安装在箱体的前端,箱体的前端设有曝气室,下部设有回流管,回流管与曝气室相通,曝气室内设有抽取空气的中空管道,中空管道与曝气机底部的旋转中空叶轮相通,曝气机的中空叶轮高速旋转在曝气室内形成微负压的真空区,此时液面上的空气通过中空管道抽送至水下,并在底部叶轮快速旋转产生的三股剪切力下把空气粉碎成微气泡,微气泡与污水中的固体污染物有机地结合在一起上升到液面。到达液面后固体污染物便依靠这些微气泡支撑并浮在液面上,未处理的废水经过前段混凝絮凝反应后的从箱体前端曝气室进入。通过曝气机高速旋转在曝气室内形成真空区,形成微负压,水流受压力作用,从右部进入回流管,通过曝气室上升,实现下沉污染物的二次循环去除。刮渣装置安装在箱体中间的顶部,刮渣装置由不锈钢、橡胶、高聚物等材料制作。刮渣装置由不锈钢制成,由电机驱动,围绕两端的链轮循环转动,一台电机带动两套刮渣装置,螺旋输送装置的浮渣收集槽设置在刮渣装置的下方。刮渣装置与螺旋输送装置的浮渣收集槽相连接,浮渣经过刮渣装置4刮除到浮渣收集槽中,由螺旋输送器排出,箱体中间的底部设有由碳钢制作的扩张管,箱体的后端装有溶气泵,溶气泵经管道与扩张管连接,溶气泵将部分出水同前段下部过流的废水再次混合,在高压下混合后形成溶气水经扩张管回流至箱体中部释放,让微小气泡将剩余的污染物上升到液面,从而被刮渣装置所刮除。废水从下部流至后段,经过同溶气泵产生的溶气水混合进一步将油与悬浮物上浮至液位表面。箱体前端曝气室设有污水输入口,箱体后端设有可调节溢流堰板的清水排出口。
